स्वचालित पैलेटिंग प्रणाली के साथ पीईटी स्ट्रैपिंग वाइंडर वाइंडिंग मशीन

स्वचालित पैलेटाइजिंग सिस्टम के साथ पीईटी स्ट्रैपिंग वाइंडर वाइंडिंग मशीन

CQA800F रोबोटिक आर्म उपयोग के साथ छह में से एक, आठ में से एक पीईटी स्ट्रैप उत्पादन लाइन के लिए उपयुक्त है।

बुनियादी उपकरण

1. नर्तकस्थिर स्ट्रैप तनाव और वाइंडिंग गति को नियंत्रित करने के लिए नियंत्रण, डुअल सर्वो मोटर
2. स्ट्रैप के न्यूनतम स्ट्रैप बेंड के साथ सटीक, इलेक्ट्रॉनिक रूप से नियंत्रित 2 या 3 पॉइंट लेइंग
3. तेज़ बॉबिन परिवर्तन के लिए वायवीय लैमेला स्प्रेडिंग मैंड्रेल
4. स्लीव मैगज़ीन
5. बॉबिन जमा
6. स्वचालित फिल्म डिस्पेंसर
7. दो माप मोड: वजन और मीटर

तथ्य और लाभ

1. से स्ट्रैप के लिए पूरी तरह से स्वचालित पीईटी स्ट्रैप वाइंडर9से 32 मिमी तक, 8 के बाहरी पैकेज व्यास के साथ20 मिमी
2. स्वचालित पैकेज परिवहन के लिए कन्वेयर सिस्टम
3. स्वचालित पैकेज रैपिंग के लिए फिल्म रैपिंग डिवाइस
4. रेसिपी प्रबंधन के साथ केंद्रीय इनपुट टर्मिनल
5. पूरी तरह से स्वचालित वाइंडिंग पेपर कोर के साथ या बिना प्राप्त की जा सकती है

तकनीकी विवरण

सार

  CQA800F का स्ट्रैप वाइंडर सीधे एक्सट्रूडर से समानांतर में स्ट्रैप वाइंडिंग के लिए उपयोग किया गया था।

  सामग्री को मैन्युअल रूप से लागू करने के बाद सिस्टम स्वतंत्र रूप से काम करते हैं। उन्हें पूरी तरह से स्वचालित समग्र उत्पादन संयंत्र में एकीकृत किया जा सकता है। वे पालतू स्ट्रैप वाइंड करते हैं w9~32mm की चौड़ाई के साथ विन्यास पर निर्भर करता है।

  एक बार जब एक वाइंडिंग पैकेज वांछित परिधि तक पहुंच जाता है, तो इसे एकीकृत वाइंडर द्वारा फिल्म के साथ लपेटा जाता है और नीचे रोलर कन्वेयर तक वाइंडर से एकीकृत परिवहन प्रणाली द्वारा टिप किया जाता है। एक ही समय में मैगज़ीन से एक नई वाइंडिंग ट्यूब को फीड किया जाता है और अगला पैकेज पूरी तरह से स्वचालित रूप से वाइंड किया जाता है।

  मशीनों को निरंतर संचालन के लिए विकसित किया गया था। कॉम्पैक्ट डिज़ाइन सीमित स्थानों में भी उपयोग की अनुमति देता है।

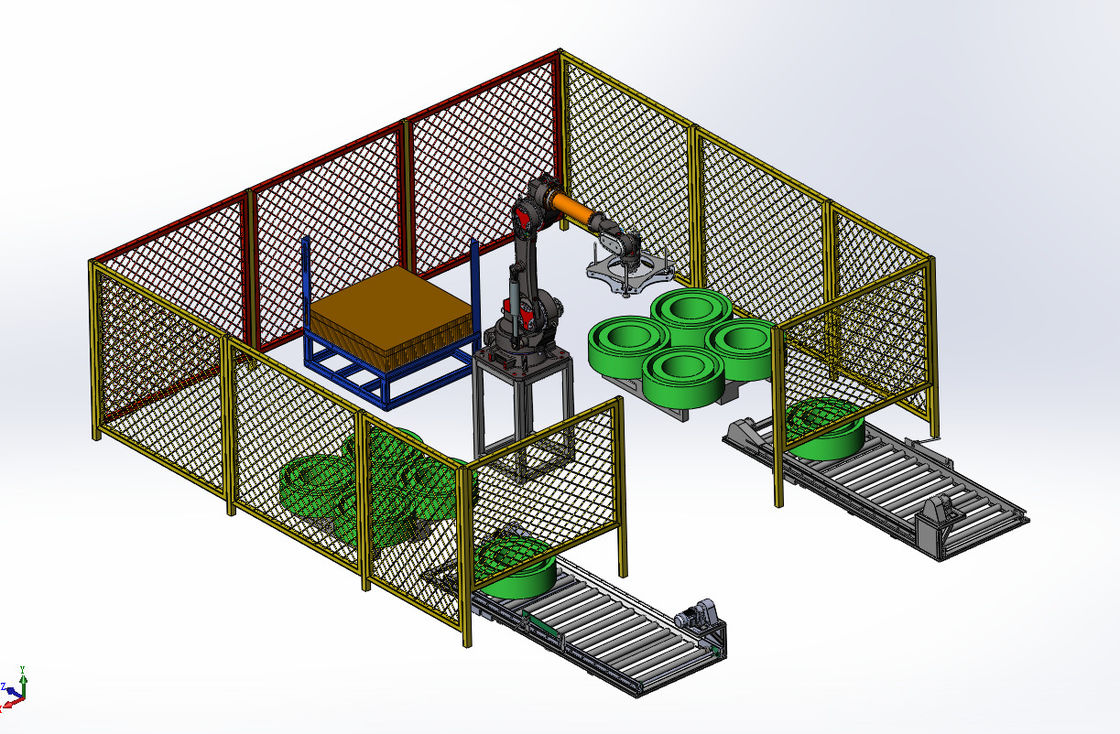

पैलेटाइजिंग प्रोग्राम:

A: स्ट्रैप OD 600MM, ऊंचाई 150MM, वजन 20KG, 4 की 1 परत, कार्डबोर्ड से अलग, 12 परतों तक।

B: स्ट्रैप O.D. 800MM, ऊंचाई 190MM, वजन 75KG, 2 की 1 परत, कार्डबोर्ड अलग, 7 परतों तक।

रोबोट आर्म मॉडल: JZJ160A-270

गति: 40 सेकंड प्रति रोल, एक स्वचालित पैलेटाइजिंग सिस्टम 2 तक मैच कर सकता है सेट आठ में से एक पीईटी स्ट्रैप उत्पादन लाइनs.

कार्डबोर्ड प्लेटफॉर्म आयाम: लंबाई 1240mm x चौड़ाई 1240mm x ऊंचाई 1500mm

पोजिशनिंग कन्वेयर बेल्ट का आकार: लंबाई 3220mm x चौड़ाई 1170mm x ऊंचाई 680mm

रोबोट आर्म बेस: लंबाई 700mm x चौड़ाई 700mm x ऊंचाई 1000mm

तैयार उत्पाद के कन्वेयर बेल्ट की पोजिशनिंग स्थिति पर पहुंचने के बाद, रोबोटिक आर्म तैयार उत्पाद को पैलेट पर तब तक पकड़ता है जब तक कि एक परत पूरी न हो जाए। रोबोटिक आर्म फिर कार्डबोर्ड पैलेट से कार्डबोर्ड तैयार उत्पाद पैलेट उठाता है और क्रिया को दोहराता है जब तक कि तैयार उत्पाद पैलेट स्टैक न हो जाए।
