स्वचालित पैलेटिंग सिस्टम पीईटी स्ट्रैपिंग वाइंडर वाइंडिंग मशीन

स्वचालित पैलेटाइजिंग सिस्टम पीईटी स्ट्रैपिंग वाइंडर वाइंडिंग मशीन

सार

पैलेटाइजिंग प्रोग्राम:

ए: स्ट्रैप ओडी 600MM, ऊंचाई 150MM, वजन 20KG, 1 परत 4, गत्ते से अलग, 12 परतों तक।

बी: स्ट्रैप ओ.डी. 800MM, ऊंचाई 190MM, वजन 75KG, 1 परत 2, गत्ते से अलग, 7 परतों तक।

रोबोट आर्म मॉडल: JZJ160ए-270

गति: 40 सेकंड प्रति रोल, एक स्वचालित पैलेटाइजिंग सिस्टम 2 तक का मिलान कर सकता है सेट एक से 8 पीईटी स्ट्रैप उत्पादन लाइनएस.

गत्ते के प्लेटफॉर्म के आयाम: लंबाई 1240mm x चौड़ाई 1240mm x ऊंचाई 1500mm

पोजिशनिंग कन्वेयर बेल्ट का आकार: लंबाई 3220mm x चौड़ाई 1170mm x ऊंचाई 680mm

रोबोट आर्म बेस: लंबाई 700mm x चौड़ाई 700mm x ऊंचाई 1000mm

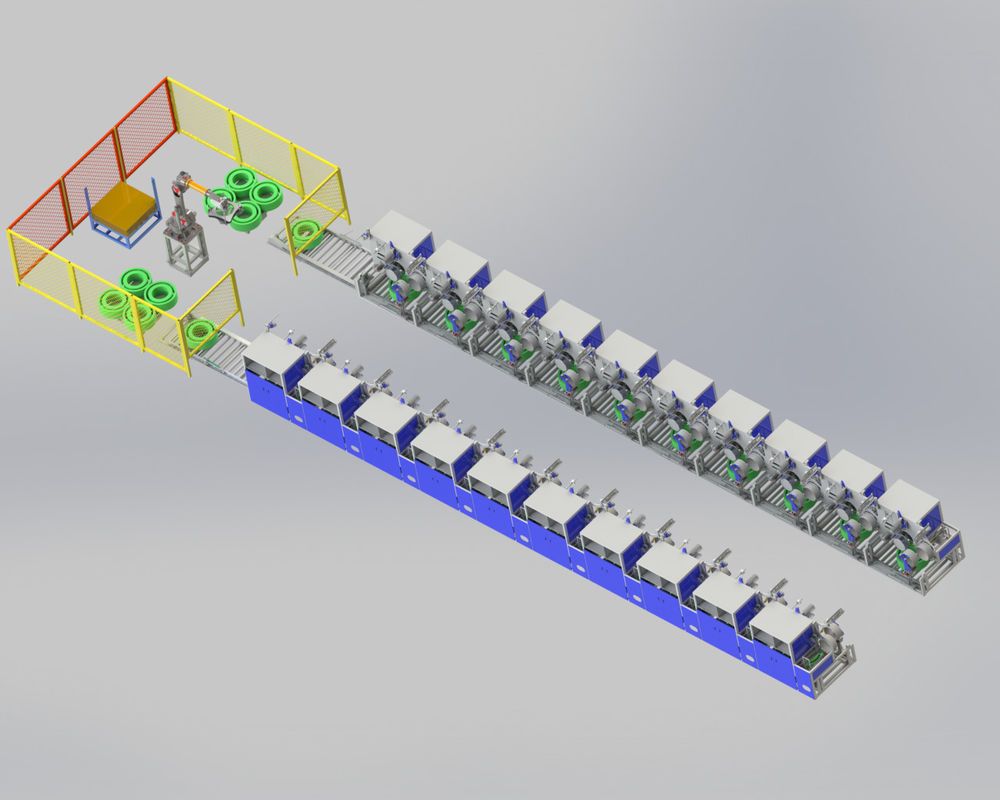

तैयार उत्पाद कन्वेयर बेल्ट की पोजिशनिंग स्थिति पर पहुंचने के बाद, रोबोटिक आर्म तैयार उत्पाद को पैलेट पर तब तक पकड़ता है जब तक कि एक परत पूरी न हो जाए। फिर रोबोटिक आर्म गत्ते के पैलेट से गत्ते के तैयार उत्पाद पैलेट को उठाता है और क्रिया को तब तक दोहराता है जब तक कि तैयार उत्पाद पैलेट स्टैक न हो जाए।

CQA800F एक से छह, एक से आठ पीईटी स्ट्रैप उत्पादन लाइन के लिए रोबोटिक आर्म के उपयोग के लिए उपयुक्त है।

CQA800F के स्ट्रैप वाइंडर का उपयोग सीधे एक्सट्रूडर से समानांतर में स्ट्रैप को लपेटने के लिए किया गया था।

सामग्री को मैन्युअल रूप से लागू करने के बाद सिस्टम स्वतंत्र रूप से काम करते हैं। उन्हें पूरी तरह से स्वचालित समग्र उत्पादन संयंत्र में एकीकृत किया जा सकता है। वे पीईटी स्ट्रैप लपेटते हैं w9~32mm की चौड़ाई के साथ विन्यास के आधार पर।

एक बार जब एक वाइंडिंग पैकेज वांछित परिधि तक पहुंच जाता है, तो इसे एकीकृत वाइंडर द्वारा फिल्म से लपेटा जाता है और एकीकृत परिवहन प्रणाली द्वारा वाइंडर से नीचे रोलर कन्वेयर तक झुकाया जाता है। एक नई वाइंडिंग ट्यूब को उसी समय पत्रिका से खिलाया जाता है और अगला पैकेज पूरी तरह से स्वचालित रूप से लपेटा जाता है।

मशीनों को निरंतर संचालन के लिए विकसित किया गया था। कॉम्पैक्ट डिज़ाइन सीमित स्थानों में भी उपयोग की अनुमति देता है।

बुनियादी उपकरण

डांसर निरंतर स्ट्रैप तनाव और वाइंडिंग गति को नियंत्रित करने के लिए नियंत्रण, डुअल सर्वो मोटर

स्ट्रैप के न्यूनतम स्ट्रैप बेंड के साथ सटीक, इलेक्ट्रॉनिक रूप से नियंत्रित 2 या 3 पॉइंट लेइंग

तेज़ बॉबिन परिवर्तन के लिए वायवीय लैमेला स्प्रेडिंग मैंड्रेल

स्लीव पत्रिका

बॉबिन जमा

स्वचालित फिल्म डिस्पेंसर

दो माप मोड: वजन और मीटर

तथ्य और लाभ

पूरी तरह से स्वचालित पीईटी स्ट्रैप वाइंडर स्ट्रैप के लिए 9 से 32 मिमी, 8 के बाहरी पैकेज व्यास के साथ20 मिमी

स्वचालित पैकेज परिवहन के लिए कन्वेयर सिस्टम

स्वचालित पैकेज लपेटने के लिए फिल्म रैपिंग डिवाइस

रेसिपी प्रबंधन के साथ केंद्रीय इनपुट टर्मिनल

पूरी तरह से स्वचालित वाइंडिंग पेपर कोर के साथ या बिना प्राप्त की जा सकती है

तकनीकी विवरण
