उत्पाद विवरण:
|
| चौड़ाई रेंज: | 9-32 मिमी | आंतरिक व्यास सीमा: | 400 मिमी |
|---|---|---|---|
| घुमावदार तनाव: | एडजस्टेबल | घुमाव क्षमता: | 80 किलो तक |
| पट्टा चौड़ाई: | 9 मिमी-32 मिमी | मोटर: | दोहरी सर्वो मोटर |
| कॉन्फ़िगर: | मानक या अनुकूलित | पैकेजिंग प्रकार: | लकड़ी का डिब्बा |
| मोटाई: | 0.5mm-1.3mm | वारंटी: | 1 वर्ष |

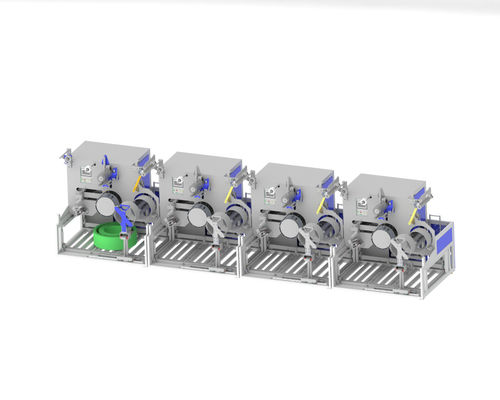

CQA800F रोबोटिक हाथ के उपयोग के साथ छह में से एक, आठ में से एक पीईटी पट्टा उत्पादन लाइन के लिए उपयुक्त है।
CQA800F के स्ट्रैप वाइंडर का उपयोग स्ट्रैप को सीधे एक्सट्रूडर से समानांतर में वाइंड करने के लिए किया गया था।
एक बार जब सामग्री को मैन्युअल रूप से लागू किया जाता है, तो सिस्टम स्वतंत्र रूप से काम करते हैं। वे पूरी तरह से स्वचालित समग्र उत्पादन संयंत्र में एकीकृत किए जा सकते हैं। वे पालतू पट्टियों को लपेटते हैं
संरचना के आधार पर 9~32 मिमी की चौड़ाई के साथ।
एक बार एक घुमावदार पैकेज वांछित परिधि तक पहुँच गया है,इसे इंटीग्रेटेड वाइंडर द्वारा फिल्म के साथ लपेटा जाता है और इंटीग्रेटेड ट्रांसपोर्ट सिस्टम द्वारा वाइंडर से नीचे के रोलर कन्वेयर तक झुकाया जाता हैएक ही समय में एक नई घुमावदार ट्यूब को मैगज़ीन से खिलाया जाता है और अगले पैकेज को पूरी तरह से स्वचालित रूप से घुमाया जाता है।
इन मशीनों को निरंतर संचालन के लिए विकसित किया गया है। कॉम्पैक्ट डिजाइन सीमित स्थानों में भी उपयोग की अनुमति देता है।
तथ्य और लाभ
9 से 32 मिमी तक की पट्टियों के लिए पूरी तरह से स्वचालित पीईटी पट्टा घुमावदार, 820 मिमी के बाहरी पैकेज व्यास के साथ
स्वचालित पैकेज परिवहन के लिए कन्वेयर प्रणाली
स्वचालित पैकेजिंग के लिए फिल्म रैपिंग डिवाइस
नुस्खा प्रबंधन के साथ केंद्रीय इनपुट टर्मिनल
पूरी तरह से स्वचालित घुमावदार कागज कोर के साथ या बिना प्राप्त किया जा सकता है
| CQA800F | |
| घुमाव की गति | 50 250 मी/मिनट |
| अधिकतम पिकअप गति | 350 मी/मिनट |
| मंडल की अधिकतम घूर्णन गति | 500 मी/मिनट |
| पट्टा चौड़ाई | 9~32 मिमी |
| पार की लंबाई | 50~200 मिमी |
| मांड्रिल व्यास | 406 मिमी या अनुकूलित |
| पैकेज का अधिकतम व्यास | 820 मिमी |
बुनियादी उपकरण
स्थिर पट्टा तनाव और घुमाव गति को नियंत्रित करने के लिए डांसर नियंत्रण, दोहरी सर्वो मोटर
सही, इलेक्ट्रॉनिक रूप से नियंत्रित 2 या 3 बिंदु लेआउट पट्टियों के न्यूनतम पट्टा मोड़ के साथ
पनीमेटिक लामेला फैलने वाले मंड्रल्स तेजी से स्लिबिन बदलने के लिए
आस्तीन पत्रिका
बोबिन जमा
स्वचालित फिल्म डिस्पेंसर
दो माप मोडः वजन और मीटर
डिफ़ॉल्ट मुख्य विन्यास
1) मोटरः वूशी सिन्जी मुख्य मोटर 1.5KW, गति अनुपातः 1:8, सर्वो मोटर,
वूशी Xinjie ट्रैवर्स मोटरः 400W सर्वो मोटर
3) वायवीय घटक: सोलेनोइड वाल्व और प्रेशर गेजः ताइवान याडेके, सिलेंडरः डोंगहाओ वायवीय (वेंझोउ)
4)सेंसर और निकटता रोशनी चालू/बंद: कोरिया अल्टो निक्स
वैकल्पिक
1)मोटर: सीमेंस मुख्य मोटर 1.5KW, वेग अनुपातः 1:8, सर्वो मोटर,
सीमेंस ट्रैवर्स मोटरः 400W सर्वो मोटर
2)पीएलसीः सीमेंस टच स्क्रीनः सीमेंस टच संपर्ककर्ताः श्नाइडर
3) वायवीय घटक: (जापान या यूरोपीय ब्रांड)
4)सेंसर और निकटता रोशनी चालू/बंद: कोरिया अल्टो निक्स
पीईटी पट्टास्वचालित पैलेटिंग प्रणाली
पैलेटिंग कार्यक्रम:
A: स्ट्रैप OD 600MM, ऊंचाई 150MM, वजन 20KG, 4 की 1 परत, कार्डबोर्ड से अलग, 12 परतों तक।
बी: स्ट्रैप ओ.डी. 800 एमएम, ऊंचाई 190 एमएम, वजन 75 किलोग्राम, 2 की 1 परत, कार्डबोर्ड अलग, 7 परतों तक।
रोबोट हाथ का मॉडलः JZJ160A-270
गतिः प्रति रोल 40 सेकंड, एक स्वचालित पैलेटिंग प्रणाली 8 में से एक पीईटी स्ट्रैप उत्पादन लाइन के 2 सेट तक मेल खा सकती है।
कार्डबोर्ड प्लेटफार्म आयामः लंबाई 1240mm x चौड़ाई 1240mm x ऊंचाई 1500mm
पोजिशनिंग कन्वेयर बेल्ट का आकारः लंबाई 3220mm x चौड़ाई 1170mm x ऊंचाई 680mm
रोबोट हाथ का आधारः लंबाई 700 मिमी x चौड़ाई 700 मिमी x ऊंचाई 1000 मिमी
जब तैयार उत्पाद कन्वेयर बेल्ट की स्थिति पर पहुंच जाता है, तो रोबोट हाथ तैयार उत्पाद को पैलेट पर तब तक पकड़ लेता है जब तक कि एक परत भर न जाए।फिर रोबोट हाथ कार्डबोर्ड तैयार उत्पाद पैलेट से कार्डबोर्ड पैलेट उठाता है और कार्रवाई दोहराता है जब तक तैयार उत्पाद पैलेट ढेर नहीं हो जाता है.
