उत्पाद विवरण:
|
| चौड़ाई सीमा: | 9-32 मिमी | के अंदर व्यास की सीमा: | 250 मिमी/400 मिमी |
|---|---|---|---|
| घुमावदार तनाव: | एडजस्टेबल | घुमाव क्षमता: | 80 किलो तक |
| पट्टा चौड़ाई: | 9 मिमी -32 मिमी | मोटर: | दोहरी सर्वो मोटर |
| कॉन्फ़िगर: | मानक या अनुकूलित | पैकेजिंग प्रकार: | लकड़ी का बक्सा |
| मोटाई: | 0.5mm-1.3mm | गारंटी: | 1 वर्ष |
सार

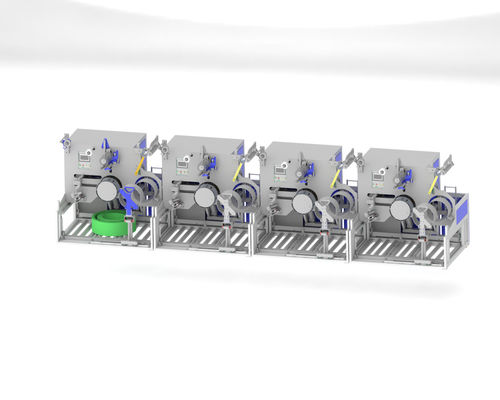

CQA800F रोबोटिक हाथ के उपयोग के साथ छह में से एक, आठ में से एक पीईटी पट्टा उत्पादन लाइन के लिए उपयुक्त है।
CQA800F के स्ट्रैप वाइंडर का उपयोग स्ट्रैप को सीधे एक्सट्रूडर से समानांतर में वाइंड करने के लिए किया गया था।
एक बार जब सामग्री को मैन्युअल रूप से लगाया जाता है तो ये सिस्टम स्वतंत्र रूप से काम करते हैं। उन्हें पूरी तरह से स्वचालित समग्र उत्पादन संयंत्र में एकीकृत किया जा सकता है।वे विन्यास के आधार पर 9 ~ 32 मिमी की चौड़ाई के साथ पालतू पट्टियाँ घुमाएं.
एक बार एक घुमावदार पैकेज वांछित परिधि तक पहुँच गया है,इसे इंटीग्रेटेड वाइंडर द्वारा फिल्म से लपेटा जाता है और इंटीग्रेटेड ट्रांसपोर्ट सिस्टम द्वारा वाइंडर से नीचे रोलर कन्वेयर तक टिल्ट किया जाता हैएक ही समय में एक नई घुमावदार ट्यूब को मैगज़ीन से खिलाया जाता है और अगले पैकेज को पूरी तरह से स्वचालित रूप से घुमाया जाता है।
इन मशीनों को निरंतर संचालन के लिए विकसित किया गया है। कॉम्पैक्ट डिजाइन सीमित स्थानों में भी उपयोग की अनुमति देता है।
तथ्य और लाभ
तकनीकी विवरण
| CQA800F | |
| घुमाव की गति | 50 250 मी/मिनट |
| अधिकतम पिकअप गति | 350 मी/मिनट |
| मंडल की अधिकतम घूर्णन गति | 500 मी/मिनट |
| पट्टा चौड़ाई | 9~32 मिमी |
| पार की लंबाई | 50~200 मिमी |
| मांड्रिल व्यास | 406 मिमी या अनुकूलित |
| पैकेज का अधिकतम व्यास | 820 मिमी |
बुनियादी उपकरण
पीईटी पट्टास्वचालित पैलेटिंग प्रणाली
पैलेटिंग कार्यक्रम:
A: स्ट्रैप OD 600MM, ऊंचाई 150MM, वजन 20KG, 4 की 1 परत, कार्डबोर्ड से अलग, 12 परतों तक।
बी: स्ट्रैप ओ.डी. 800 एमएम, ऊंचाई 190 एमएम, वजन 75 किलोग्राम, 2 की 1 परत, कार्डबोर्ड अलग, 7 परतों तक।
रोबोट हाथ का मॉडलः JZJ160A-270
गतिः प्रति रोल 40 सेकंड, एक स्वचालित पैलेटिंग प्रणाली 8 में से एक पीईटी स्ट्रैप उत्पादन लाइन के 2 सेट तक मेल खा सकती है।
कार्डबोर्ड प्लेटफार्म आयामः लंबाई 1240mm x चौड़ाई 1240mm x ऊंचाई 1500mm
पोजिशनिंग कन्वेयर बेल्ट का आकारः लंबाई 3220mm x चौड़ाई 1170mm x ऊंचाई 680mm
रोबोट हाथ का आधारः लंबाई 700 मिमी x चौड़ाई 700 मिमी x ऊंचाई 1000 मिमी
जब तैयार उत्पाद कन्वेयर बेल्ट की स्थिति पर पहुंच जाता है, तो रोबोट हाथ तैयार उत्पाद को पैलेट पर तब तक पकड़ लेता है जब तक कि एक परत भर न जाए।फिर रोबोट हाथ कार्डबोर्ड तैयार उत्पाद पैलेट से कार्डबोर्ड पैलेट उठाता है और कार्रवाई दोहराता है जब तक तैयार उत्पाद पैलेट ढेर नहीं हो जाता है.
व्यक्ति से संपर्क करें: Mr. Alex
दूरभाष: 86-18858326160
