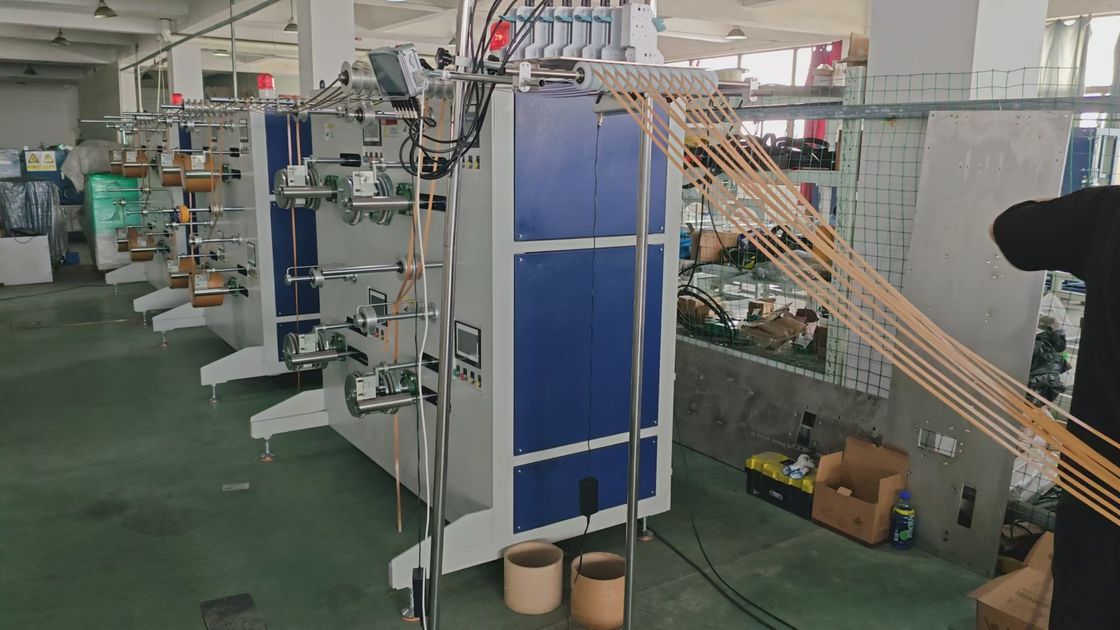

3 चरण कागज पट्टी उत्पादन लाइन / बनाने की लाइन / बनाने की मशीन

काम की स्थितिः बिजली की आपूर्ति 3 चरण 380V, हवा का दबाव 6~8Kgf, उपकरण पर चिह्न के अनुसार हवा पाइप कनेक्ट ((Φ10), बिजली के तार कनेक्ट (अधिक से अधिक 2.5 वर्ग मीटर),पहले वेंटिलेट, और फिर बिजली पर (वापस क्रम में जब मशीन बंद, बिजली बंद पहले, और फिर हवा के दबाव बंद) स्थापित शक्ति 28KW

मुख्य कार्य:

उत्पादन लाइन में कच्चे माल के भंडारण इकाई, गोंदने और काटने की इकाई, प्रिंटिंग मशीन और वाइंडिंग मशीन शामिल हैं।

1:केबल बिछाने के लिए सर्वो मोटर का उपयोग करें, 5 ~ 15 मिमी चौड़े पट्टा को रोल करें, और ट्रांसमिशन गियर को मैन्युअल रूप से बदलने के बिना रोल करने के लिए टच स्क्रीन के माध्यम से संबंधित बैंडविड्थ का चयन करें।

2: कागज कोर का आकारः आईडी200mm*ऊंचाई170mm~190mm, मशीन द्वारा घुमाव पूरा हो गया है के बाद स्वचालित रूप से बंद हो जाता है, मैन्युअल रूप से रोल बदल

3: 12 इकाइयों को व्यक्तिगत रूप से नियंत्रित दोहरे सर्वो मोटर घुमावदार सिर, रिवाइंडिंग शाफ्ट में सर्वो गियर मोटर का उपयोग किया जाता है, रिवाइंडिंग की गति स्लिटिंग मशीन की गति के समान है।ताकि विभिन्न ग्राम या उपयुक्त मोल्डिंग के लिए टोक़ के साथ कागज पट्टा की चौड़ाई, लपेटने के बाद पेपर स्ट्रैप के झुकने के विकृति को कम करने का प्रयास करें।

4आयाम: लगभग 17000 मिमी*W1500*H1800 मिमी

5मुख्य सामान और मूल:

1) जापान में बने चाकू

2)फ्रेमः 25 मिमी लोहे की प्लेट, 8# चैनल स्टील और 80*40 मिमी वर्ग ट्यूब वेल्डिंग संरचना

3) प्रिंटर प्रत्येक पेपर स्ट्रैप पर वांछित लोगो प्रिंट कर सकता है

(4) स्लिटिंग मशीन मोटर 2.2KW, रिबोसिंग डिपार्टमेंट मोटर 0.4KW, अपशिष्ट रिवाइंड मोटर 0.75KW।

(5) मोटरः घुमावदार मुख्य मोटर (1.5KW, 1:8 विलंबता सर्वो मोटर, (घरेलू, वूशी शिनजी) व्यवस्था मोटर (0.4KW, सर्वो मोटर, वूशी शिनजी (घरेलू) ।

(6) पीएलसी, टच स्क्रीन: वूशी शिन्जी।

(7) वायवीय घटक: सोलेनोइड वाल्व और प्रेशर गेज: ताइवान याडेक, सिलेंडर: डोंगहाओ वायवीय (वेन्झोउ)

8) सेंसर और निकटता स्विच रोशनीः कोरिया Otonix

9) सतह उपचार:उच्च तापमान छिड़काव, क्रोम कोटिंग, कालीकरण उपचार।
