पीईटी पॉलिएस्टर स्ट्रैपिंग ऑटोमैटिक वाइंडर

स्वचालित पैलेटाइजिंग सिस्टम के साथ पीईटी पॉलिएस्टर स्ट्रैपिंग स्वचालित वाइंडर

सार

  CQA800F रोबोटिक आर्म उपयोग के साथ छह में से एक, आठ में से एक पीईटी स्ट्रैप उत्पादन लाइन के लिए उपयुक्त है।

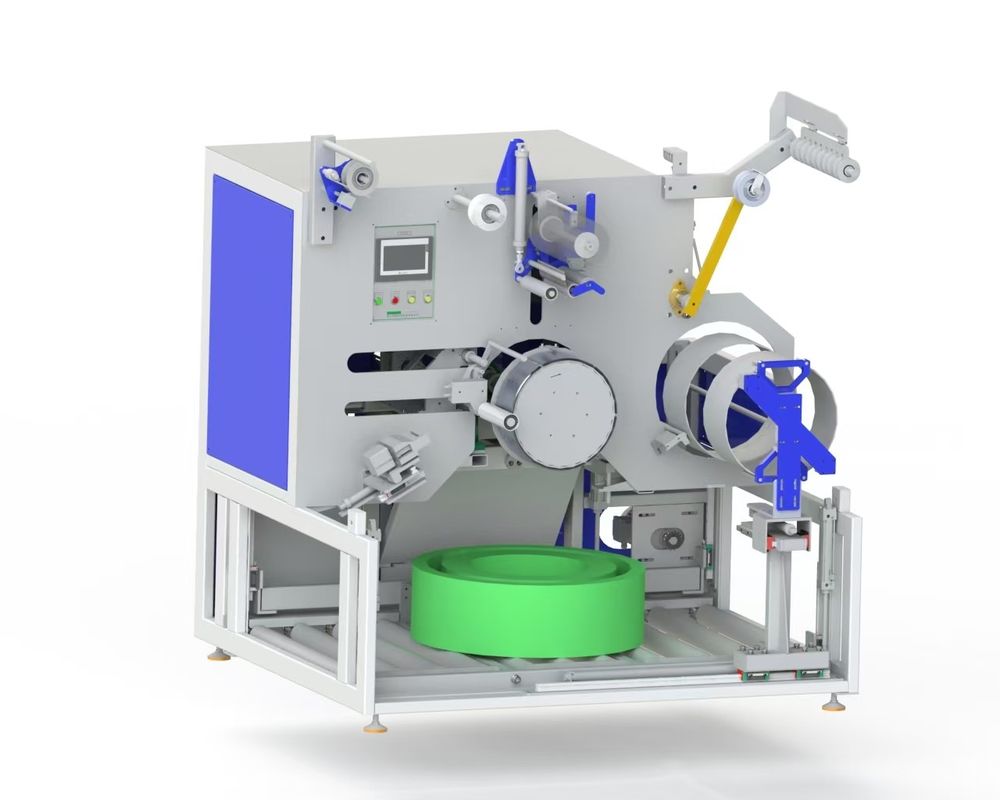

  CQA800F का स्ट्रैप वाइंडर सीधे एक्सट्रूडर से समानांतर में स्ट्रैप को लपेटने के लिए उपयोग किया गया था।

  सामग्री को मैन्युअल रूप से लागू करने के बाद सिस्टम स्वतंत्र रूप से काम करते हैं। उन्हें पूरी तरह से स्वचालित समग्र उत्पादन संयंत्र में एकीकृत किया जा सकता है। वे पीईटी स्ट्रैप को लपेटते हैंविन्यास के आधार पर 9~32 मिमी की चौड़ाई के साथ।

  एक बार जब एक वाइंडिंग पैकेज वांछित परिधि तक पहुंच जाता है, तो इसे एकीकृत वाइंडर द्वारा फिल्म से लपेटा जाता है और एकीकृत परिवहन प्रणाली द्वारा वाइंडर से नीचे रोलर कन्वेयर तक झुकाया जाता है। एक नई वाइंडिंग ट्यूब को उसी समय पत्रिका से खिलाया जाता है और अगला पैकेज पूरी तरह से स्वचालित रूप से लपेटा जाता है।

  मशीनों को निरंतर संचालन के लिए विकसित किया गया था। कॉम्पैक्ट डिज़ाइन सीमित स्थानों में भी उपयोग की अनुमति देता है।

तथ्य और लाभ

1. से स्ट्रैप के लिए पूरी तरह से स्वचालित पीईटी स्ट्रैप वाइंडर9से 32 मिमी, 8 के बाहरी पैकेज व्यास के साथ20 मिमी
2. स्वचालित पैकेज परिवहन के लिए कन्वेयर सिस्टम
3. स्वचालित पैकेज लपेटने के लिए फिल्म लपेटने वाला उपकरण
4. रेसिपी प्रबंधन के साथ केंद्रीय इनपुट टर्मिनल
5. पूरी तरह से स्वचालित वाइंडिंग पेपर कोर के साथ या बिना प्राप्त की जा सकती है

तकनीकी विवरण

बुनियादी उपकरण

1. डांसर निरंतर स्ट्रैप तनाव और वाइंडिंग गति को नियंत्रित करने के लिए नियंत्रण, डुअल सर्वो मोटर
2. स्ट्रैप के न्यूनतम स्ट्रैप बेंड के साथ सटीक, इलेक्ट्रॉनिक रूप से नियंत्रित 2 या 3 पॉइंट लेइंग
3. तेज़ बॉबिन परिवर्तन के लिए वायवीय लैमेला स्प्रेडिंग मैंड्रेल
4. स्लीव पत्रिका
5. बॉबिन जमा
6. स्वचालित फिल्म डिस्पेंसर
7. दो माप मोड: वजन और मीटर

पैलेटाइजिंग कार्यक्रम:

ए: स्ट्रैप ओडी 600MM, ऊंचाई 150MM, वजन 20KG, 4 की 1 परत, गत्ते से अलग, 12 परतों तक।

बी: स्ट्रैप ओ.डी. 800MM, ऊंचाई 190MM, वजन 75KG, 2 की 1 परत, गत्ते से अलग, 7 परतों तक।

रोबोट आर्म मॉडल: JZJ160ए-270

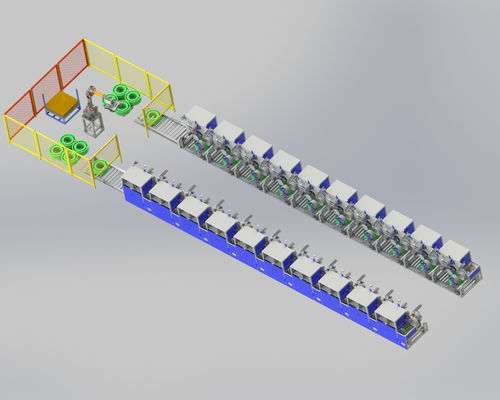

गति: 40 सेकंड प्रति रोल, एक स्वचालित पैलेटाइजिंग सिस्टम 2 तक का मिलान कर सकता है सेटआठ में से एक पीईटी स्ट्रैप उत्पादन लाइनs.

गत्ते के मंच के आयाम: लंबाई 1240 मिमी x चौड़ाई 1240 मिमी x ऊंचाई 1500 मिमी

पोजिशनिंग कन्वेयर बेल्ट का आकार: लंबाई 3220 मिमी x चौड़ाई 1170 मिमी x ऊंचाई 680 मिमी

रोबोट आर्म बेस: लंबाई 700 मिमी x चौड़ाई 700 मिमी x ऊंचाई 1000 मिमी

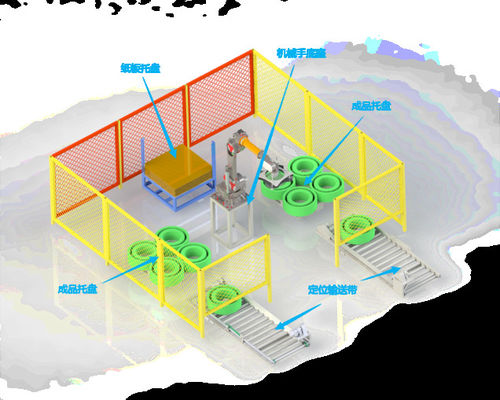

तैयार उत्पाद के कन्वेयर बेल्ट की पोजिशनिंग स्थिति पर पहुंचने के बाद, रोबोटिक आर्म तैयार उत्पाद को पैलेट पर तब तक पकड़ता है जब तक कि एक परत पूरी न हो जाए। रोबोटिक आर्म फिर गत्ते के तैयार उत्पाद पैलेट को गत्ते के पैलेट से उठाता है और क्रिया को तब तक दोहराता है जब तक कि तैयार उत्पाद पैलेट स्टैक न हो जाए।
